PCB反绘原理图

原理图就是由电气符号组成用来分析电路原理的图纸,它在产品调试、维修、改进过程中有着不可或缺的作用。原理图反推与正向设计恰好相反,正向设计是先有原理图设计, 再根据原理图进行PCB设计,而PCB反推原理图是指根据现有PCB文件或者PCB实物反向推导出产品的原理图,以方便对产品进行技术解析并协助后期产品 样机调试生产或改进升级。

   骏驰计算机原理图反推以芯片信号为线索展开,引脚信号名称皆有标注,同时注重封装引脚与 实物引脚的对应关系,注重三极管P/N极性及EBC的准确性,并将反推的原理图与PCB作严格的网络校对,确保图中元件位置号、型号、网络名称等等清晰可 查,确保100%的成功率和极强的可读性。
   根据客户的各种需求,世纪芯科技原理图反推服务还提供适用多种软件的反推手段,最终可向客户提供包括PROTEL、POWER LOGIC以及分层的PDF等格式的原理图。

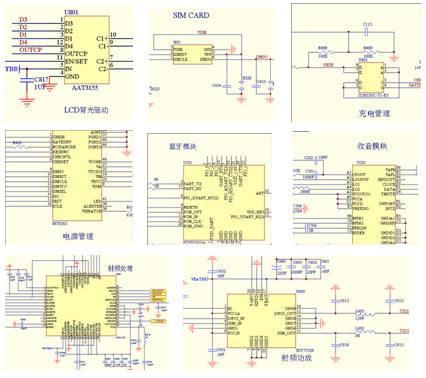

图片 分模块反推原理图

   此外,针对大型电路进行原理图反推时,骏驰科技有限公司摒弃同行惯用的通篇的总线加 net1,net2等网络标号表达连接关系的做法,而是采用先理解电路,然后根据电路功能划分小模块,再根据区域模块进行描画,加上适当的信号标志和注 释。这样就解决了原理图不直观,打印出来无法理解电路的问题,使图纸无论是否借助电脑,及时打印到纸张上,电路也很清晰直观。
