视频光端机PCB抄板及二次开发实例

   骏驰反向技术研究中心自成立以来一直专注于反向技术的研究，以电子产品反向工程技术的研究成果为导向开展业务。致力于借助反向技术研究向客户提供产品的技术服务与解决方案，帮助客户实现其产品最大性价比。

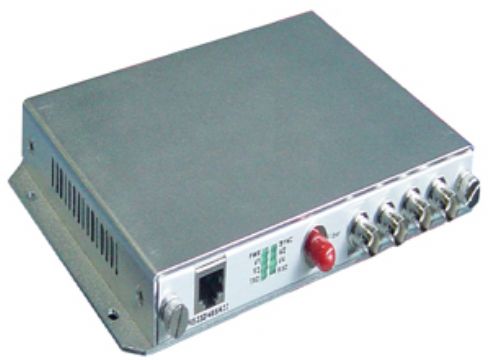

   这里介绍的视频光端机是我公司最新抄板成功的电子设备之一，为遵守客户保密协议，下面仅展出设备部分参数，有需要的可以电询：
 技术参数:
  ◆ 视频接口 32路
  ◇ 视频输入/输出阻抗 BNC 75Ω非平衡接口
  ◇ 视频输入/输出电压 典型峰-峰值1Vрр，最大1.5 Vрр
  ◇ 信号制式： PAL/NTSC/SECAM
  ◇ 视频带宽 8MHZ
  ◇ 视频数码位宽 8/10/12比特
  ◇ 微分增益 <1%
  ◇ 微分相位 <0.6°
  ◇ 场倾斜 <0.5%
  ◇ 色亮度延时差 10ns
  ◇ 色亮度增益差 ±10%
  ◇ 加权信噪比 67dB

  ◆ 数据接口（支持1-16路异步RS-232/485/422数据）
  ◇ 物理接口： 工业标准接线端子
  ◇ 工作模式： 全双工/半双工
  ◇ 接口类型： RS-232/485/422，Manchester
  ◇ RS232速率： 0-115.2Kbps
  ◇ RS-422/485速率： 0-115.2Kbps
  ◇ RS-422/485距离： 0-1200米
  ◇ RS-422/485协议： 透明支持任意RS-485/422协议
  ◇ 误码率： <10-9
  ◆光纤接口
  ◇ 物理接口： FC/PC、ST/PC
  ◇ 光纤种类： 单模/多模光纤，单纤
  ◇ 传输距离： 多模0-2km，单模：0-25km，0-60km，0-100km
  ◆ 工作环境
  ◇ 工作温度： -30℃~+75℃
  ◇ 储存温度： -45℃~+85℃
  ◇ 湿度： 0～95%不冷凝
  ◇ 输入电压： 交直流220V
  ◇ 功耗： ≤35W(单端)
  ◇ 外形尺寸： 486×280×177.8mm
    骏驰长期承接锯齿轧花机等设备电路板抄板、板上IC芯片解密、PCB原理图反推、物料清单BOM制作、电路板克隆、电路板打样、电路板焊接、样机全套克隆、样机制作与调试、产品全套技术资料提取等技术服务，一流的技术、优质的服务、实惠的价格是您不可错过的选择，有意寻求项目合作者请致电骏驰商务中心！
