负压过滤机PCB抄板及样机仿制技术实例

   骏驰反向工程开发团队在长期技术攻关中，已取得一系列重大项目成果。目前我们成功实现仿制克隆及二次开发的产品涵盖通信设备产品、家用电子产品、计算机行业产品，广播电视设备产品、电子测量仪器产品、雷达设备产品、电子工业专用设备产品、电子应用产品等八大门类，已积累万余种电子信息产品全套技术资料及仿制开发经验，拥有庞大的产品信息资源。
   由于部分客户有保密需求，为充分尊重客户意愿，我们只展示部分可公开典型产品案例， 目前因编辑部人手不够，不便将所有典型案例信息一一列出，我们在后期将不断更新，请持续关注骏驰案例库最新信息。对于以下产品我们仅提供部分说明如下，如果有意，请电询。

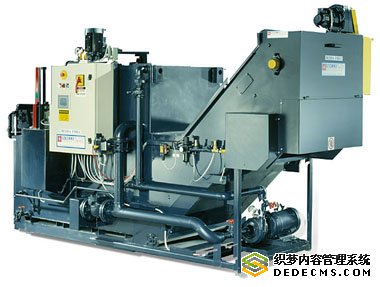

负压过滤系统说明：
1. 负压过滤机组成
　　真空负压纸带过滤机由脏液箱、筛孔板、负压室、净液箱、过滤泵、供液泵、刮板排污机构、滤纸刮渣机构、除油机、增氧机构、废纸收卷机构和PLC控制系统组成。
2. 工作原理



   精过滤机真空室上方设有不锈钢栅板，栅板上面铺设无纺布，冷却液经过无纺布时，冷却液中的切屑被无纺布截留，形成滤饼，当滤饼越来越厚时，真空度也越来越高，当真空度达到设定值时，自动开启气动蝶阀，净液箱内的净液充入真空室，消除真空室负压，无纺布紧贴栅板的压力也随之消除，这时自动启动刮板链驱动电机，将无纺布移动一定长度，废无纺布及带出的切屑送入集屑箱，同时将新无纺布铺设到栅板上，这时刮板链驱动电机停，气动蝶阀关闭，精过滤机恢复正常过滤，这样精过滤机就完成了一个循环，如此周而复始，连续向机床供给洁净的冷却液，过滤精度可以达到10～20μm。



3. 系统控制
　　系统的整个处理过程包括液位控制、走纸控制、刮板排污控制、过滤泵和供液泵开停控制、补水控制、手/自动控制、指示灯的工况指示以及故障报警控制，全部由可编程控制器控制自动进行。
   骏驰长期承接设备电路板抄板、板上IC芯片解密、PCB原理图反推、物料清单BOM制作、电路板克隆、电路板打样、电路板焊接、样机全套克隆、样机制作与调试、产品全套技术资料提取等技术服务，一流的技术、优质的服务、实惠的价格是您不可错过的选择，有意寻求项目合作者请致电骏驰商务中心！
