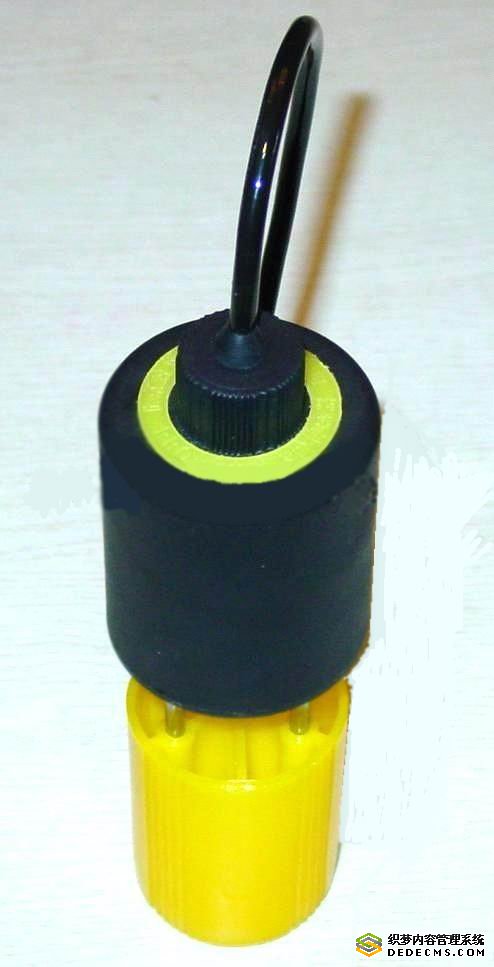

土壤湿度传感器/土壤水分传感器
测量参数 ：
土壤容积含水量
单位：%（m3/m3）
量程：0-100%（m3/m3）
精度：0-50%（m3/m3）±2%（m3/m3）
测量区域

：90%的影响在围绕中央探针的直径3cm.长为5.8cm的圆柱体内
精度漂移量：2‰/年
传感器离散偏差概率：3‰
稳定时间：通电后约一秒进入稳定状态
工作电压：输入为4-6.5V DC
工作电流28-30ma 典型值28mA
输出信号：输出为0-2.5V DC
工作温度：-30-﹢70℃
密封材料：加强改性尼龙
封装级别：IP68
探针材料：不锈钢
电缆长度：2m（标配）
线长选配：差分采集最大线长度400m
接线方式：4线式
接线关系：白色＝电源正极 黑色＝电源负极
红色＝信号正极 黄色＝信号负极
主要特点
1，高稳定性，安装维护方便
2，个封装结合口采用橡胶附件进行封装，密封性能优于环氧树脂胶等纯胶体封装方式
3，加强改性尼龙加强胶体的抗挤压能力，不会因长时间埋植与土壤中导致胶体变形而进水
4，采用多层电路板设计，有良好的屏蔽性和抗干扰性
5，选用硅胶护套屏蔽线，能有效抗雷和其他外来信号干扰
6，传输距离远，采用查分采集方式可实现最大400m接线测量
7，土质影响小，应用地区广泛，价格低廉，适合中国国情
8，体积小型化设计，带有针校器，能够长时间保证传感器之间的一致性同时具有保护探针的功能
